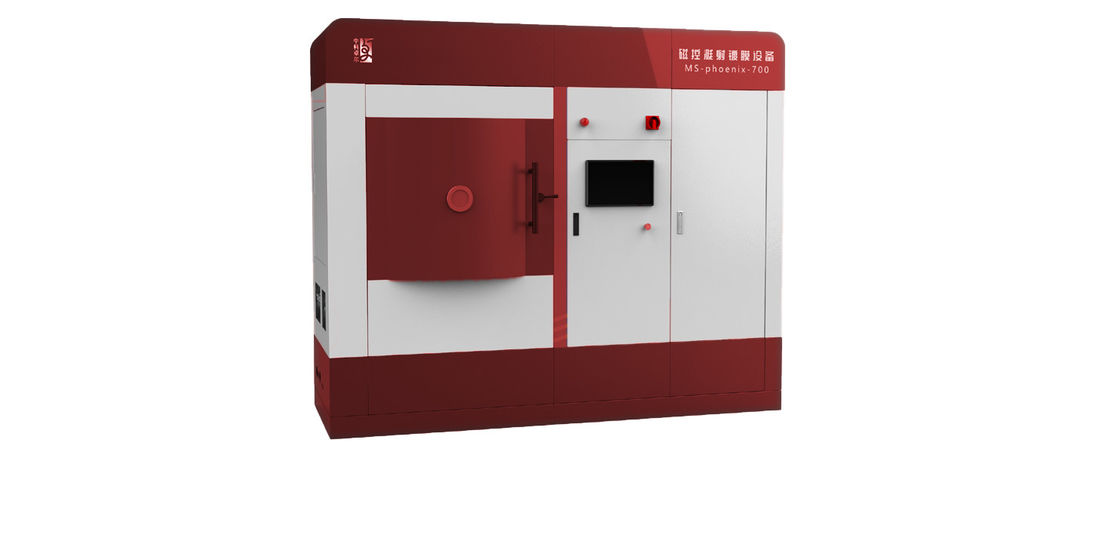

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition

  • Evidenziare

    Deposizione di sputtering di magnetron a semiconduttore

    ,

    sistemi di rilevamento di semiconduttori IC

    ,

    sistemi di rilevamento di semiconduttori di elettrodi LSI

  • Il peso
    Personalizzabile
  • Dimensione
    Personalizzabile
  • Personalizzabile
    A disposizione
  • Periodo di garanzia
    1 anno o caso per caso
  • Termini di spedizione
    Via Mare/Aereo/Trasporto Multimodale
  • Luogo di origine
    Chengdu, Repubblica popolare cinese
  • Marca
    ZEIT
  • Certificazione
    Case by case
  • Numero di modello
    MSC-SEM-X—X
  • Quantità di ordine minimo
    1 set
  • Prezzo
    Case by case
  • Imballaggi particolari
    Scatola di legno
  • Tempi di consegna
    Caso per caso
  • Termini di pagamento
    T/T
  • Capacità di alimentazione
    Caso per caso

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition

Magnetron Sputtering Deposition nell'industria dei semiconduttori





Applicazioni

  Applicazioni   Scopo specifico   tipo di materiale
  Semiconduttore   IC, elettrodo LSI, pellicola di cablaggio   AI, Al-Si, Al-Si-Cu, Cu, Au, Pt, Pd, Ag
  Elettrodo di memoria VLSI   Mo, W, Ti
  Film barriera alla diffusione   MoSix, Wsix, TaSix,, TiSx, W, Mo, W-Ti
  Pellicola adesiva   PZT(Pb-ZrO2-Ti) , Ti, W



Principio di funzionamento

Principio di magnetron sputtering: sotto l'azione del campo elettrico, gli elettroni si scontrano con gli atomi di argon nel processo

di volare verso il substrato ad alta velocità, ionizzando molti ioni argon ed elettroni, e quindi gli elettroni volano verso il

substrato.Gli ioni di argon bombardano il bersaglio ad alta velocità sotto l'azione del campo elettrico, spruzzando un sacco di bersaglio

atomi, poi gli atomi bersaglio neutri (o molecole) si depositano sul substrato per formare pellicole.



Caratteristiche

  Modello   MSC-SEM-X—X
  Tipo di rivestimento   Vari film dielettrici come film metallico, ossido di metallo e AIN
  Intervallo di temperatura del rivestimento   Temperatura normale fino a 500 ℃
  Dimensione della camera sottovuoto di rivestimento   700mm*750mm*700mm (personalizzabile)
  Vuoto di fondo   <5×10-7mbar
  Spessore del rivestimento   ≥ 10 nm
  Precisione nel controllo dello spessore   ≤±3%
  Dimensione massima del rivestimento   ≥ 100 mm (personalizzabile)
  Uniformità dello spessore del film  ≤ ±0,5%
  Supporto del substrato   Con meccanismo di rotazione planetaria
  Materiale bersaglio   4 × 4 pollici (compatibile con 4 pollici e inferiore)
Alimentazione elettrica   Gli alimentatori come DC, impulsi, RF, IF e polarizzazione sono opzionali
  Gas di processo   Ar, n2, o2
  Nota: produzione personalizzata disponibile.



Campione di rivestimento

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition 0



Fasi del processo

→ Posizionare il substrato per il rivestimento nella camera a vuoto;

→ Aspirare grossolanamente;

→ Accendere la pompa molecolare, aspirare alla massima velocità, quindi attivare la rotazione e la rotazione;

→ Riscaldare la camera a vuoto finché la temperatura non raggiunge il target;

→ Implementare il controllo costante della temperatura;

→ Elementi puliti;

→ Rivoluzione e ritorno all'origine;

→ Film di rivestimento secondo i requisiti del processo;

→ Abbassare la temperatura e arrestare il gruppo pompa dopo il rivestimento;

→ Smettere di funzionare quando l'operazione automatica è terminata.



I nostri vantaggi

Siamo produttore.

Processo maturo.

Risposta entro 24 ore lavorative.



La nostra certificazione ISO

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition 1





Parti dei nostri brevetti

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition 2IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition 3





Parti dei nostri premi e qualifiche di ricerca e sviluppo

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition 4IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition 5
