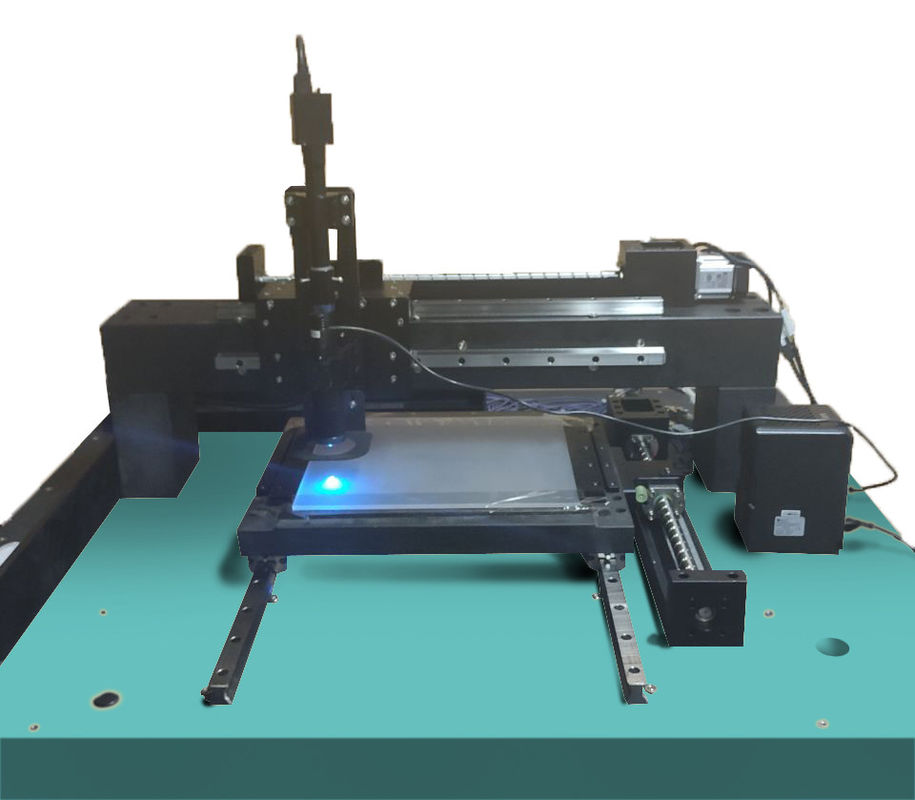

Pannello display Rilevatore di difetti superficiali
Applicazioni
Per il controllo del processo e la gestione del rendimento della produzione di pannelli per display, possiamo aiutare i produttori a farlo
identificare e monitorare i difetti della maschera, ridurre il rischio di resa e migliorare la loro capacità indipendente di ricerca e sviluppo per
tecnologie di base.
Principio di funzionamento
L'obiettivo telecentrico 4x, la luce ad anello ad angolo specifico e la sorgente luminosa coassiale sono selezionati come approccio visivo
individuare automaticamente le posizioni dei difetti, in modo da rilevare automaticamente i difetti sulla superficie della maschera.
Caratteristiche
|
Modello |
SDD-DP-X—X | |
|
Rilevamento delle prestazioni |
Tipo di difetto rilevabile | Graffi, Polveri |
| Dimensione del difetto rilevabile | 1μm | |
| Precisione di rilevamento (misurata) |
100% rilevamento dei difetti / raccolta di difetti(graffi, polvere) |
|
| Efficienza di rilevamento |
≤10 minuti (Valore misurato: maschera 350 mm x 300 mm) |
|
|
Prestazioni del sistema ottico |
Risoluzione | 1,8μm |
| Ingrandimento | 40x | |
| Campo visivo | 0,5 mm x 0,5 mm | |
| Illuminazione a luce blu | 460 nm, 2,5 watt | |
|
Prestazioni della piattaforma di movimento
|
X, Y moto a due assi Planarità del piano di lavoro in marmo: 2,5 μm Precisione di runout in direzione Z dell'asse Y: ≤ 10,5 μm Precisione di runout in direzione Z dell'asse Y: ≤8,5 μm |
|
| Nota: produzione personalizzata disponibile. | ||
Immagini di rilevamento
I nostri vantaggi
Siamo produttore.
Processo maturo.
Risposta entro 24 ore lavorative.
La nostra certificazione ISO
Parti dei nostri brevetti
Parti dei nostri premi e qualifiche di ricerca e sviluppo
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
