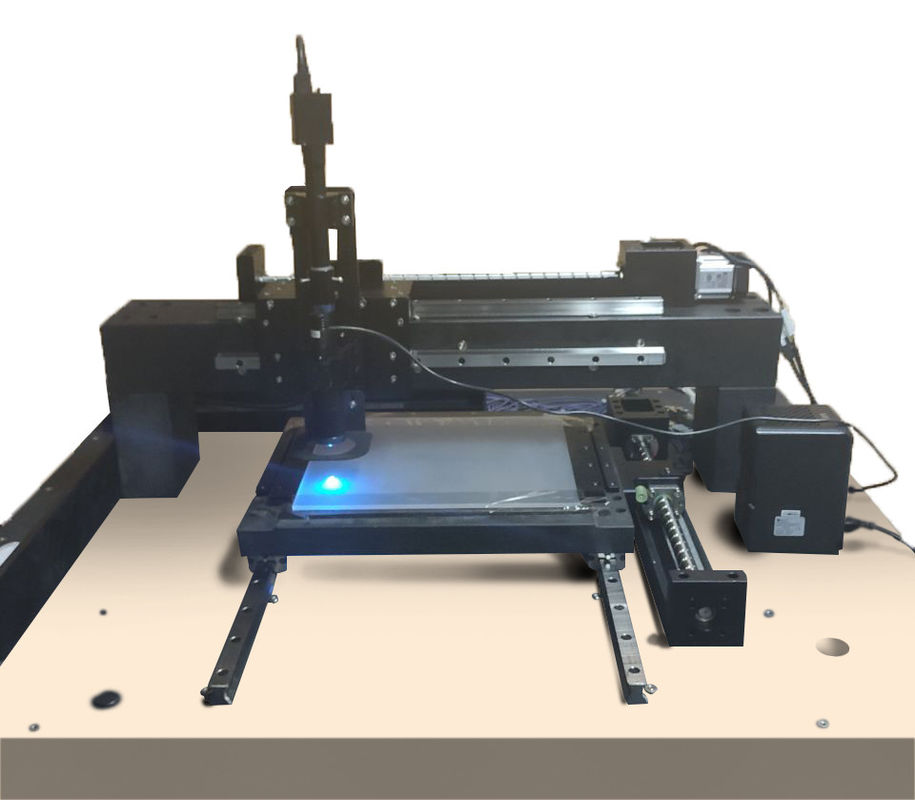

Rilevatore di difetti superficiali nell'industria dei semiconduttori
Applicazioni
Per il controllo del processo e la gestione del rendimento della maschera vuota nei settori della produzione di display a semiconduttore,
possiamo aiutare i produttori di substrati di vetro, maschere e pannelli a identificare e monitorare i difetti della maschera, ridurre il
rischio di rendimento e migliorare la loro capacità indipendente di R&S per le tecnologie di base.
Principio di funzionamento
Realizza test automatici dei difetti sulla superficie della maschera mediante imaging microscopico a super risoluzione e super-
algoritmo di rilevamento dei difetti di risoluzione.
Caratteristiche
| Modello | SDD-SX-X | |
|
Rilevamento delle prestazioni |
Tipo di difetto rilevabile | Graffi, Polveri |
| Dimensione del difetto rilevabile | 1μm | |
| Precisione di rilevamento (misurata) |
100% rilevamento dei difetti / raccolta di difetti (graffi, polvere) |
|
| Efficienza di rilevamento |
≤10 minuti (Valore misurato: maschera 350 mm x 300 mm) |
|
|
Prestazioni del sistema ottico |
Risoluzione | 1,8μm |
| Ingrandimento | 40x | |
| Campo visivo | 0,5 mm x 0,5 mm | |
| Illuminazione a luce blu | 460 nm, 2,5 watt | |
|
Prestazioni della piattaforma di movimento
|
X, Y moto a due assi Planarità del piano di lavoro in marmo: 2,5 μm Precisione di runout in direzione Z dell'asse Y: ≤ 10,5 μm Precisione di runout in direzione Z dell'asse Y: ≤8,5 μm |
|
| Nota: produzione personalizzata disponibile. | ||
Immagini di rilevamento
I nostri vantaggi
Siamo produttore.
Processo maturo.
Risposta entro 24 ore lavorative.
La nostra certificazione ISO
Parti dei nostri brevetti
Parti dei nostri premi e qualifiche di ricerca e sviluppo
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
