Modo di funzionamento Digital Autocollimator di riflessione nel lavorare

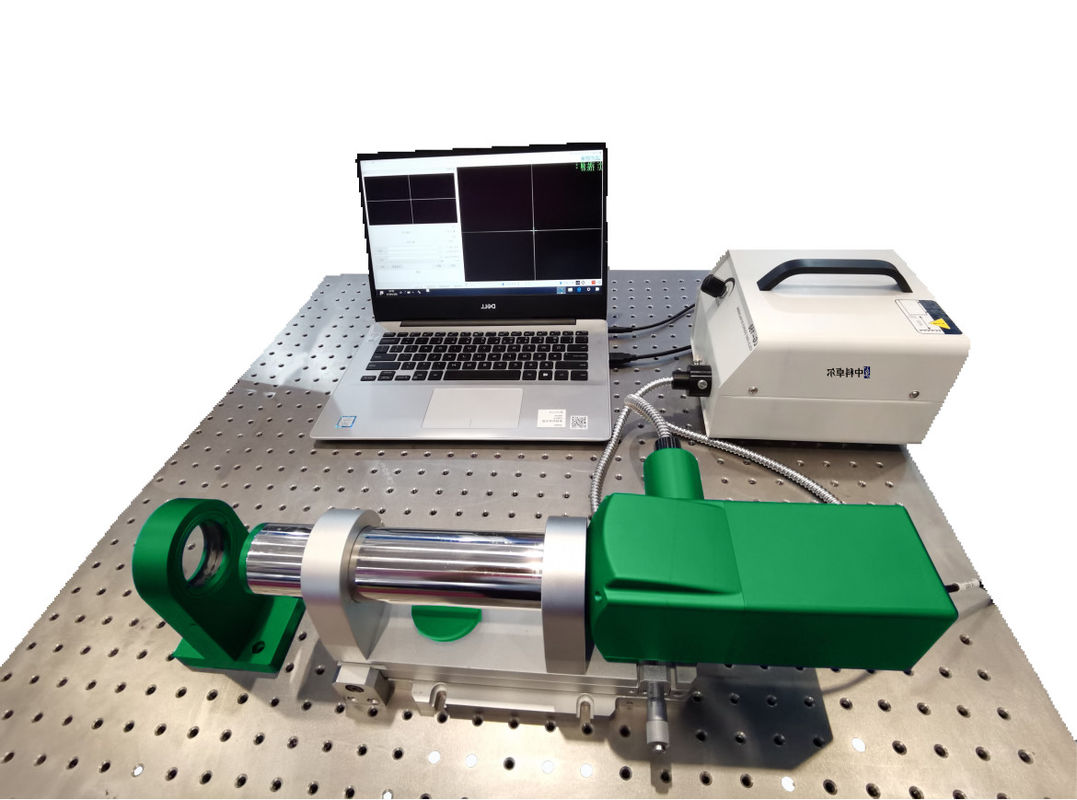

Digital Autocollimator nel lavorare

Campo di applicazione

È uno strumento di misura di angolo di alta precisione e senza contatto. Le misure comprendono l'angolo del bordo,

errore di angolo del prisma rettangolare, della planarità, del perpendicularity, della rettitudine della ferrovia di guida, angolo ecc. di piccolo

la misura automatica può essere realizzata in macchina di CNC che elabora il campo per migliorare l'efficienza di rilevazione.

Principio di funzionamento

In primo luogo, i passaggi leggeri tramite il piatto del reticolo sul piano focale dell'obiettivo, quindi forma la luce parallela;

Secondariamente, la luce parallela è riflessa indietro da un perpendicolare dello specchio all'asse ottico, quindi ai passaggi

attraverso l'obiettivo e i coincidents con la linea standard; In terzo luogo, quando lo specchio è inclinato

ad un leggero angleα, i angleis 2α dell'inclinazione del raggio luminoso riflesso.

Caratteristiche

Benefici di prodotto

Il → visualizza l'ottica allinea l'immagine in tempo reale con una macchina fotografica industriale;

Portata di precisione di misura del → a 1/20 con sotto tecnologia di elaborazione di immagini del pixel;

Il → riconosce l'obiettivo ottico multiplo (punto, cruciforme, linea-forma, io a forma di);

Progettazione stabile della struttura del → per assicurare stabilità.

I nostri vantaggi

Siamo produttore.

Stiamo intraprendendo la scienza e tecnologia nazionale cinese Major Projects.

Stiamo intraprendendo i progetti di ingegneria del laser di NationalMajor di cinese.

Membro della società ottica cinese.

Unità del vice direttore del laser & del progresso di optoelettronica.

Membro della Cina che verifica alleanza di cooperazione strategica.

Risposta entro 24 ore lavorative.

La nostra certificazione di iso

Parti dei nostri brevetti



Parti dei nostri premi e qualificazioni di R & S
