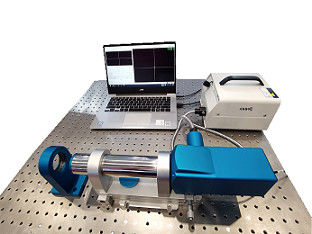

Ф40mm Digital Autocollimator
Campo di applicazione
È comunemente usato misurare la rettitudine della ferrovia di guida e la planarità del pannello (inoltre ha chiamato la planarità
lo strumento di misura), misura il perpendicularity con l'accessorio del prisma della direzione. Si applica
a spazio aereo, a costruzione navale, ai progetti militari ed altre ad industrie richiedenti alta precisione, come
assicurazione di qualità industriale lavorante (planarità, planarità, perpendicularity, parallelismo…), metrologico
norme di prova di angolo di verifica, posizionamento di angolo del prisma e monitoraggio, prova componente ottica
e controllo di accuratezza dell'installazione, ecc.
Principio di funzionamento
Luce dai passaggi di sorgente luminosa tramite un piatto del reticolo, uno specchio di semi-riflessione, un obiettivo e
poi è proiettato sul riflettore. Se il riflettore è inclinato, l'immagine riflessa del crosshair devia
posizione zero sul piatto del reticolo.
Caratteristiche
| Modello | DA40-2 |
|
Chiara apertura |
Ф40mm |
| Precisione |
20" ± 0,2" 600" ± 0,4" |
| Ripetibilità | 0,05" |
|
Risoluzione |
0,01" |
| Frame per secondo | 30Hz |
| Lunghezza focale | 300 millimetri |
| Nota: Produzione su misura disponibile. | |
Benefici di prodotto
Il → visualizza l'ottica allinea l'immagine in tempo reale con una macchina fotografica industriale;
Portata di precisione di misura del → a 1/20 con sotto tecnologia di elaborazione di immagini del pixel;
Il → riconosce l'obiettivo ottico multiplo (punto, cruciforme, linea-forma, io a forma di);
Progettazione stabile della struttura del → per assicurare stabilità.
I nostri vantaggi
Siamo produttore.
Stiamo intraprendendo la scienza e tecnologia nazionale cinese Major Projects.
Stiamo intraprendendo i progetti di ingegneria del laser di NationalMajor di cinese.
Membro della società ottica cinese.
Unità del vice direttore del laser & del progresso di optoelettronica.
Membro della Cina che verifica alleanza di cooperazione strategica.
Risposta entro 24 ore lavorative.
La nostra certificazione di iso
Parti dei nostri brevetti
Parti dei nostri premi e qualificazioni di R & S
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
