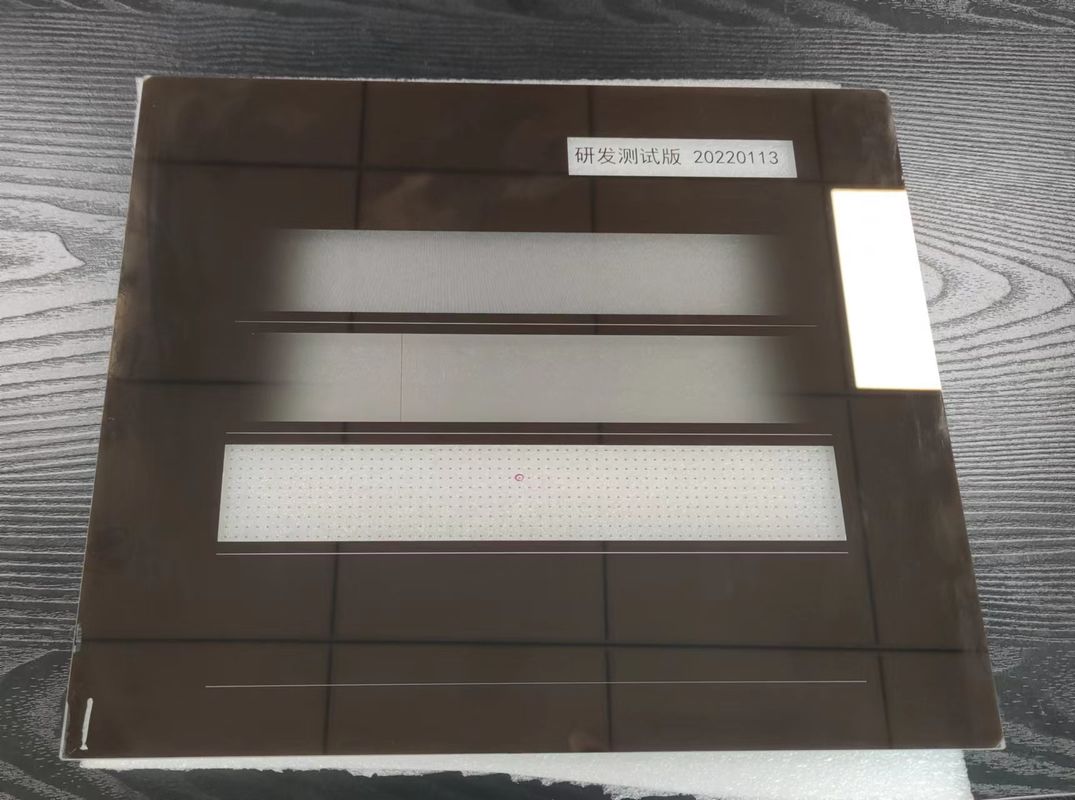

350×300mm Quartz Photomask Substrate For Integrated Circuit Chip Manufacturing

Substrato per fotomaschere al quarzo 350 × 300 mm per la produzione di chip di circuiti integrati

  • Evidenziare

    Substrato del Photomask del quarzo di ZEIT 350×300mm

    ,

    Substrato 350×300mm del Photomask del quarzo di ZEIT

    ,

    substrato del Photomask di 350×300mm

  • Materiale
    Quarzo
  • TERMINI DI SPEDIZIONE
    FEDEX, DHL, EMS, TNT, ecc
  • Luogo di origine
    Chengdu, Repubblica popolare cinese
  • Marca
    ZEIT
  • Certificazione
    Case by case
  • Numero di modello
    3035
  • Quantità di ordine minimo
    1 PZ
  • Prezzo
    Case by case

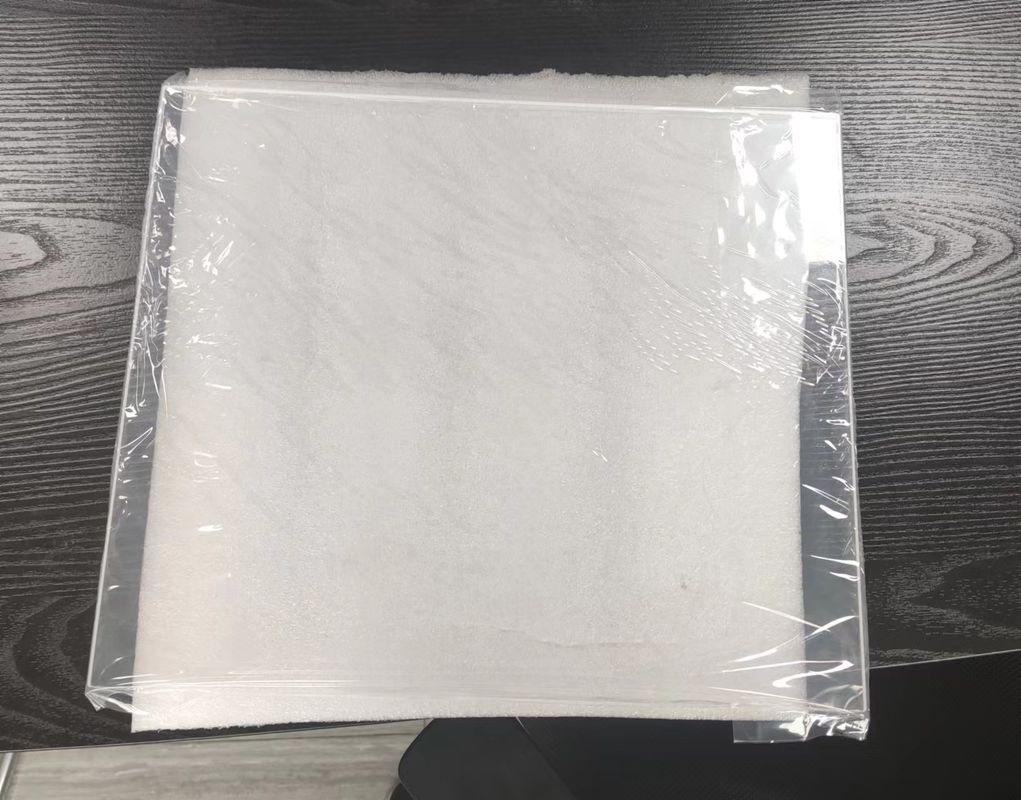

  • Imballaggi particolari
    scatola di legno
  • Tempi di consegna
    Caso per caso
  • Termini di pagamento
    T/T
  • Capacità di alimentazione
    Caso per caso

Substrato per fotomaschere al quarzo 350 × 300 mm per la produzione di chip di circuiti integrati

del del quarzo del × 300mm 350mm per uso di FPD





Applicazioni

I campi del processo di fotolitografia, quale fabbricazione del chip del circuito integrato, FPD (schermo piatto),

MEMS (micro elettro sistemi meccanici), ecc.



Principio di funzionamento

La maschera è una maschera matrice grafica comunemente usata nella fotolitografia di montaggio micro-nano. La struttura grafica

è formato su un substrato trasparente da un photomask opaco e poi le informazioni grafiche sono trasferite al

substrato del prodotto con un processo di esposizione.



Caratteristiche

per uso di FPD

Modello/materiale Dimensione Capacità d'elaborazione
3035 / Quarzo × 300mm di 350mm Macinazione, lucidatura, placcatura di Chrome, incollante



Flusso trattato

Rilevazione delle materie prime del →;

Sgrossatura del →;

Lucidatura approssimativa del →;

Pulizia della maschera del →;

Ispezione di prestazione delle materie prime del →;

Il → ha placcato da cromo;

Prova di prestazione della maschera del →;

Rivestimento del Photoresist del →;

Imballaggio del →;

Trasporto del →.



I nostri vantaggi

Siamo produttore.

Processo maturo.

Risposta entro 24 ore lavorative.
