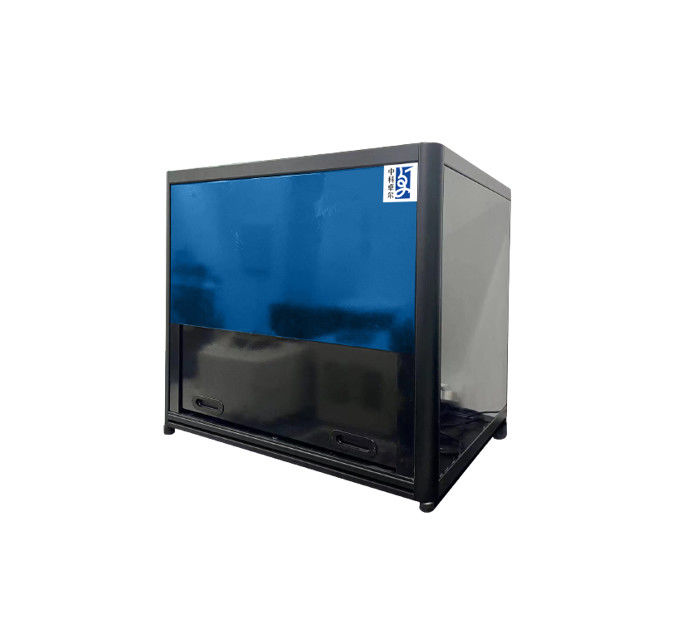

Grande attrezzatura di superficie leggera strutturale di rilevazione di forma
Applicazioni
Rilevazione di forma del riflettore della lampada; rilevazione di planarità del wafer; rilevazione della superficie della pittura dell'automobile; rilevazione di forma della superficie della lente.
Principio di funzionamento
L'esposizione proietta la luce strutturata nella forma della banda e la macchina fotografica raccoglie la luce strutturata dal misurato
la superficie, la banda raccolta è deformata con la modulazione della superficie misurata, la distribuzione della nuvola del punto
e la distribuzione di curvatura della superficie misurata è calcolata secondo la deformazione della banda, quindi
la distribuzione di superficie degli errori di forma può essere ottenuta paragonando la distribuzione della nuvola del punto al modello ideale.
Caratteristiche
| Modello | SI200-150 |
| Campo di misura | 200×150mm2 |
| Risoluzione trasversale | 0.25mm convenzionali, regolabile |
| Precisione di misurazione | Errore assoluto: ±3μm (100mm di diametro) |
| Nota: Produzione su misura disponibile. | |
Immagine di rilevazione
I nostri vantaggi
Siamo produttore.
Processo maturo.
Risposta entro 24 ore lavorative.
La nostra certificazione di iso
Parti dei nostri brevetti
Parti dei nostri premi e qualificazioni di R & S
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
